Chapter3 解析度

二.認識掃描器

掃描器大致上可分為三類，分別是“掌上 型’、“平台式”、“滾筒式”，其中除了滾筒式掃描器使用光電管擷取影像外， 其餘兩種都是利用CCD原理成像。

平台式掃描器

掃描器(平台式)的動作原理，在於掃描器 的結構裡面包含著一根細細長長的感光元件（元件是一個電子學名詞，指的是一種 精密裝置的意思），當馬達帶動皮帶把這一條細長的掃描線掃過平台上的資料時， 影像的資料會隨著感光元件的感應而將資料掃描到進電腦中。

在掃描器的內部都有一支可以發出光刺激 的燈管，以反射稿為例，當燈管隨著掃描而移動時，掃描器中的感光元件會同時感 應文件的光刺激，並將光刺激記錄下來。

掃描器有一次掃描與二次掃描的方式。一 次掃描的掃描器對原稿做一次的掃描動作，當它通過原稿時分別用紅、綠、藍色 光各閃一次；三次掃描的掃描器對原稿做

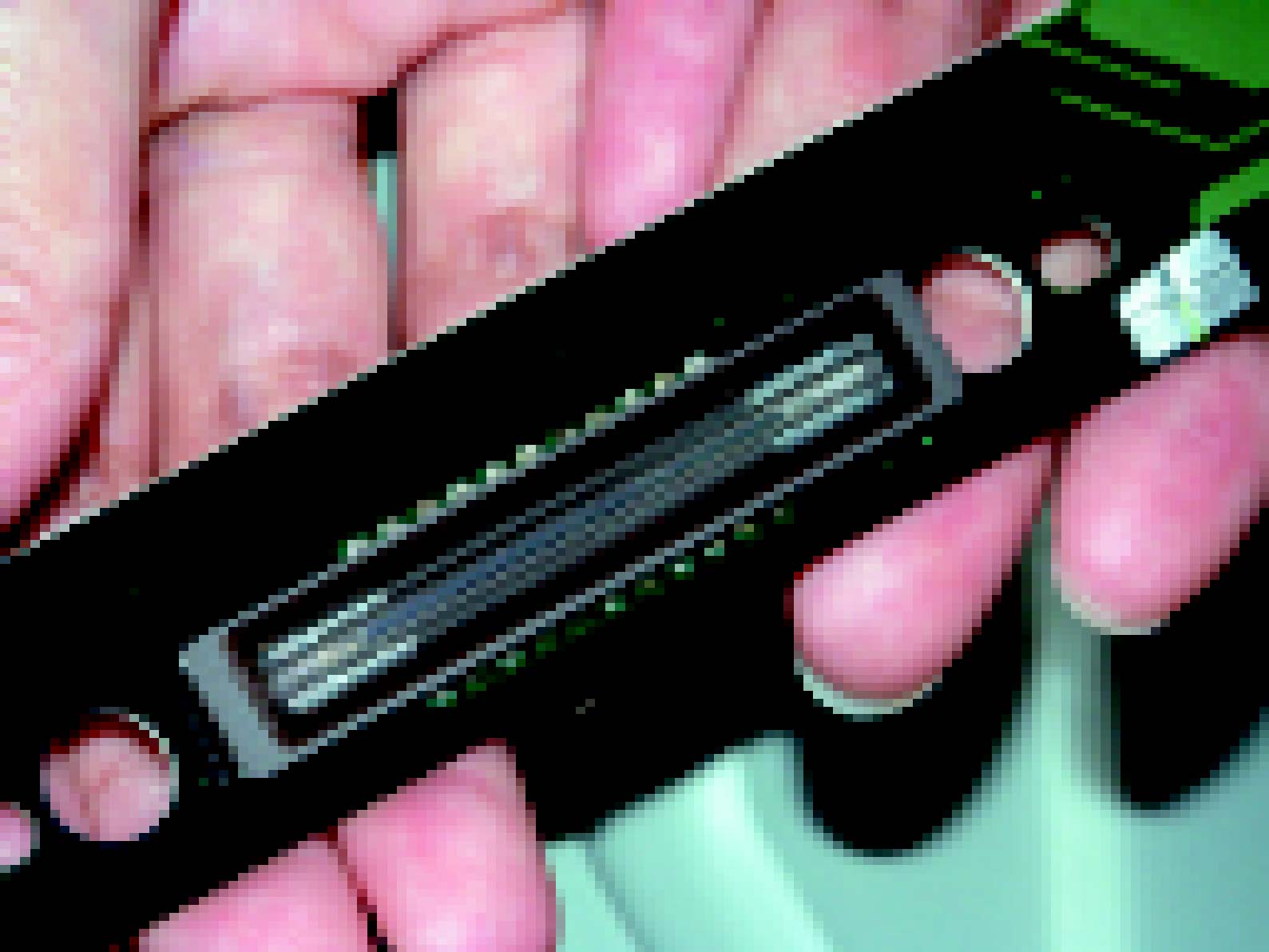

掃描器中細細長長的感光元件

三次的掃描動作，第一次通過時濾出紅色、再來是綠色，最後為藍色。

掃描器的解析度有水平與垂直解析度兩個，依據平台掃描器都是長方形的結構分 析，“長”決定了垂直解析度，“寬”則是決定了水平解析度，一般寬的方向（水 平）解析度是由CCD感光元件的密度來決定，而垂直解析度是由掃描器的馬達來決 定（馬達帶動燈管與CCD前進，馬達能做到的最精密的移動距離決定了垂直解析度 的大小）。

在買掃描器的時候，可以由規格中的數字 得知這台掃描器的解析度例如「600×1200EPI」，表示水平解析度為600EPI， 垂直解析度為1200EPI。且數字越大解析度越高，當然隨之掃描出來的影像品質亦 越高，相對地掃描器的價格也比較高。

掃描器的解析度，來自掃描器在掃描時， 感光元件對每英吋的取樣點數。例如300EPI就表示所掃描的圖檔每英吋將產生 300點的資料，因此EPI值設的越高，表示每一英吋中的點越多，相對圖片的品質 就越好，獲得的資料也就越精密。

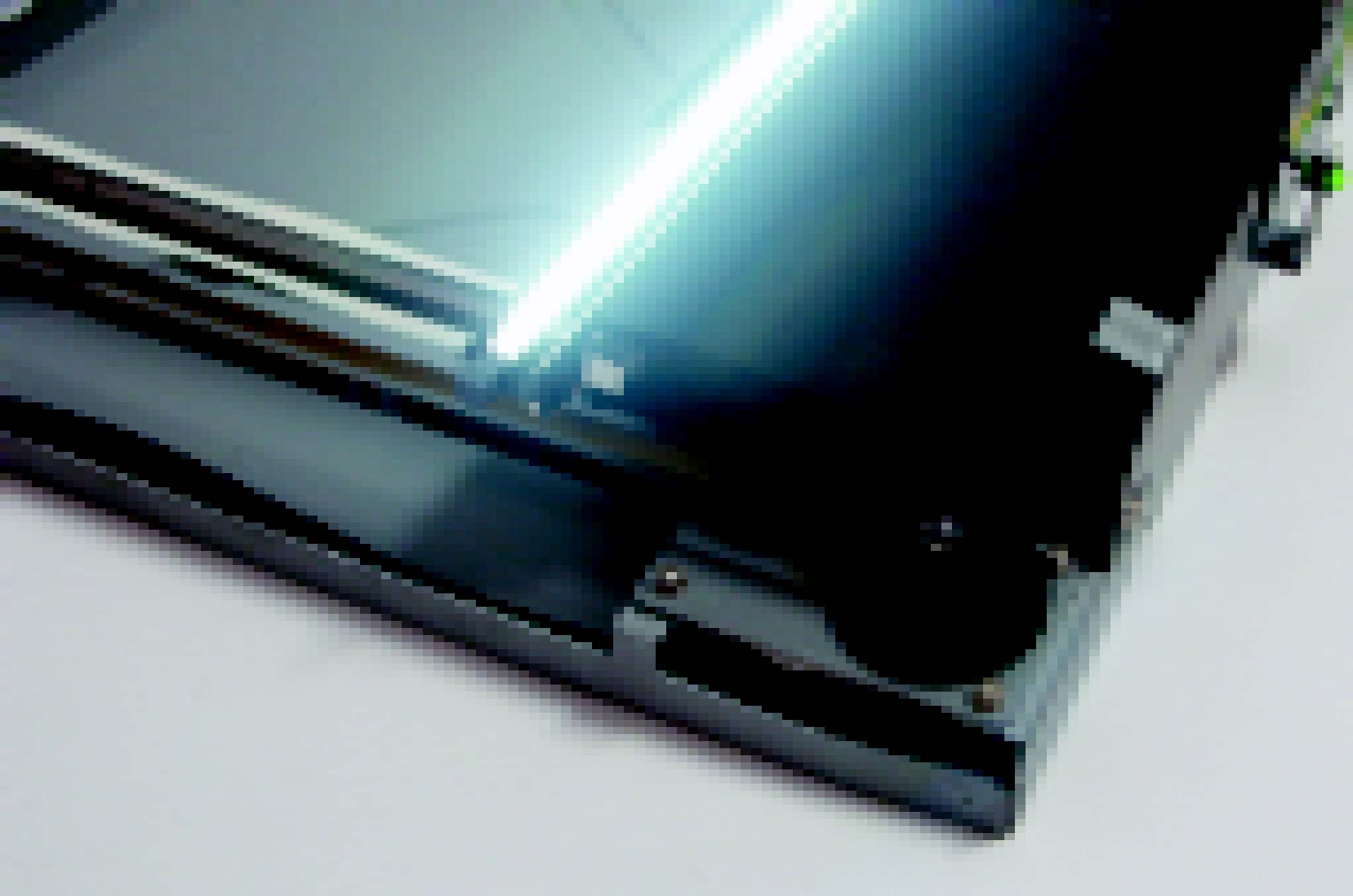

馬達帶動燈管與CCD前進，精密的移動距離亦 決定了垂直解析度

Attention

感光元件雖不只一種，但目前常見的感光元件一般都是使用 CCD電子材料來製作，CCD的全文為(Charge Coupled Device，電荷耦合元件)，且CCD也被廣泛應用在天文望遠鏡、數位相機、超級市場的條 碼機，以及各種需要感光與數位影像處理的設備。
