Chapter 2 Illustrator使用入門 | ||||||||||||||||
|
| ||||||||||||||||
|
| ||||||||||||||||
|
若要使物件傾斜變形，須先選取物件，並藉 由雙響傾斜工具（Shear Tool）方式帶出傾斜對話框。 然後在對話框中設定“控制軸線”，是以 水平、垂直或是角度為軸線及相關設定後，執行確定或是拷貝，即可針對物件進行傾斜 或傾斜並拷貝動作。 或者您也可以先設定中心點，然後再直接 以滑鼠拖曳方式，亦可對物件進行傾斜變形。 | ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
|
| |||||||||||||||
|
將傾斜過的物件經由組合，即可快速的繪製出立體透視圖 | ||||||||||||||||
|
利用傾斜功能可以輕易的產生立體所需要的斜面 | ||||||||||||||||
|
| ||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.JPG)
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
重新造形工具（Reshape Tool），可以對錨點或曲線段，直接以拖拉方式改變物件原始造形，其特色在於所選取的錨點或曲 線段，可以如黏土一般的被調整改變。 在使用上須注意如果利用方向選取工具選 取線條再對錨點拖曳，則重新造形工具會只是改變該錨點之造形；而若是利用選取 工具選取線條後再經由重新造形工具點選錨點拖曳，則可以改變整體線條之樣貌。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

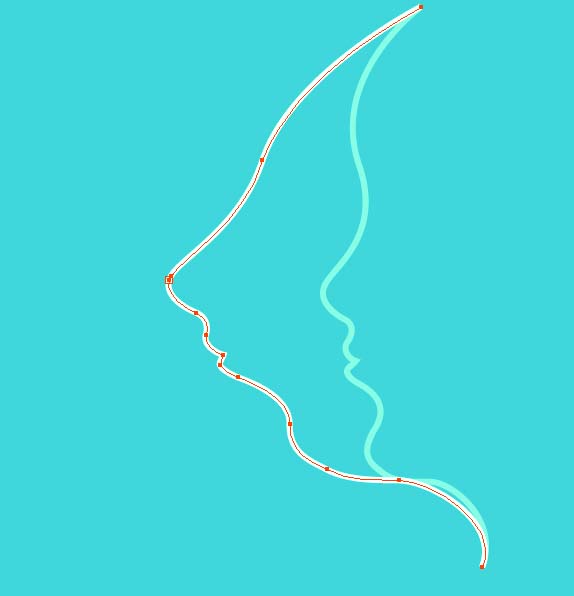

利用重新造形工具向左下拖曳 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

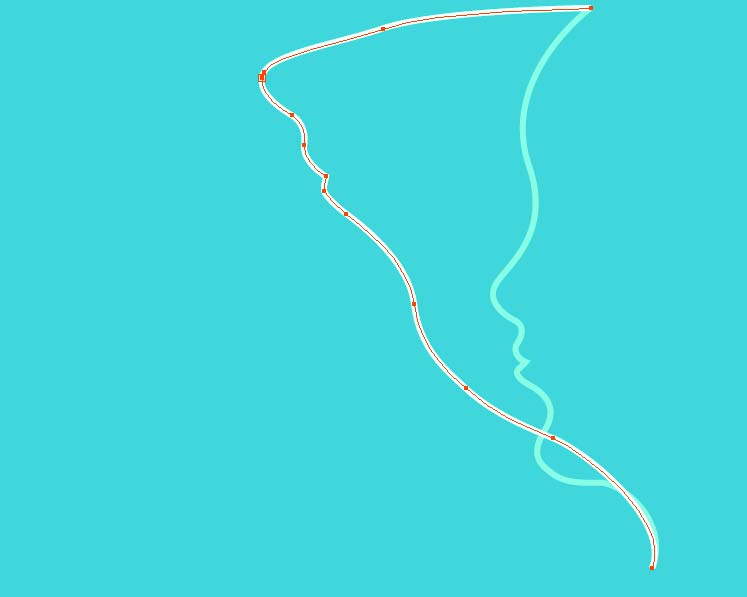

利用重新造形工具向左上方拖曳 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
