Chapter　2　Illustrator使用入門

二.基礎工具使用

鋼筆工具列

鋼筆工具列包含了“鋼筆工具（Pen Tool）、增加錨點工具（Add Anchor Point Tool）、刪除錨點工具（Delete Anchor Point Tool）以及方向控制點工具（Convert Anchor Point Tool）”。

若要繪製曲線段或物件，可以利用鋼筆工 具列中所提供之工具，以建立錨點方式，繪製出曲線段或物件外形。

當物件正在繪製狀態時，繪製中之物件會 顯示預設之“藍色”路徑，以表示物件正在繪製之中。

鋼筆工具（Pen Tool）

錨點

鋼筆工具（Pen Tool）是繪製貝茲曲線重要的工具，其使用方法如下：

1.選擇鋼筆工具，並以滑鼠單響方式放置錨 點。

2.在放置錨點時，若按住滑鼠不放，可以拖 曳出“方向控制桿”。

方向控制桿

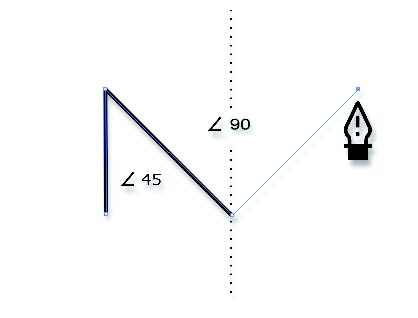

3.若須要強制以水平或垂直線（或預設之 45、90度的形式）繪製直線路徑，可以按住“”鍵來控制繪製。

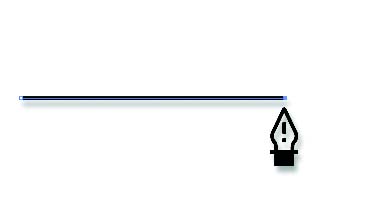

4.在繪製中之物件，會顯示預設之“藍色” 路徑，表示線條路徑還在描繪狀態下。

若要停止繪製，可以選擇“選取工具（Select Tool）”或按住“”鍵在空白處單響左鍵，即可取消或停止描繪。

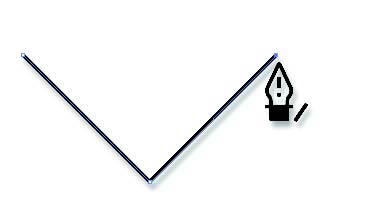

5.若要銜接開放路徑或曲線段，使其繼續繪 製，可以將鋼筆指標移至線段兩端之任一錨點處並單響滑鼠，即可連接原線段繼續 繪製。（當鋼筆接近錨點時，鋼筆右側出現小斜線）

6.若要使繪製中的路徑形成封閉物件，須要 回到第一個錨點處做銜接的動作。

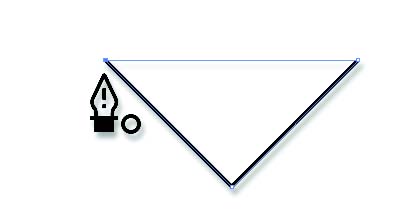

當鋼筆工具接近錨點時，鋼筆工具之右側 會同時出現小圓圈，此時單響滑鼠，即可將路徑封閉成物件。
